eTemplate/Professional이 RecurDyn V8R5부터 무료로 제공됩니다.
( RecurDyn/Professional 라이선스가 있으면 별도의 추가비용없이 eTemplate/Professional을 사용할 수 있습니다.)
eTemplate은 MS사의 엑셀(Excel)을 이용하여 리커다인 모델링을 할 수 있게 해주는 툴킷입니다.
이미 전세계의 많은 리커다인 사용자들이 리커다인의 커스터마이즈나 프로세스 자동화에 eTemplate을 사용하고 있습니다.
eTemplate의 특징
1. 프로그래밍 언어를 몰라도 엑셀만 사용할 수 있으면 누구나 리커다인의 자동화 및 커스터마이즈가 가능
-수동으로 하기 번거로운 작업 자동화
– 간단한 커스텀 UI 작성
– 나만의 기능의 제작
2. 버전 호환성
한번 작성한 eTemplate 모델은 RecurDyn의 버전이 올라가도 그대로 활용 가능.
*eTemplate문법에 맞추어 작성한 엑셀 파일을 ‘eTemplate 모델’이라고 부릅니다.
RecurDyn에는 ProcessNet이라고 하는 커스터마이즈 기능이 있습니다.
C#이나 Visual Basic.Net을 이용하여 반복작업을 자동화하고 나만의 다이얼로그를 만드는 등의 용도로 활용이 가능합니다.
프로그램을 어떻게 짜느냐에 따라 무궁무진한 응용이 가능하지만, 프로그래밍을 할 줄 알아야 한다는 점에서,
ProcessNet을 활용하지 못하는 사용자도 많은 것이 사실입니다.
eTemplate은 엑셀만 활용할 수 있으면 누구나 손쉽게 자동화 및 커스터마이즈가 가능한만큼,
이 글에서 소개하는 예제를 참고하여 활용법을 익히실 수 있기를 바랍니다.
eTemplate을 이용한 예제들

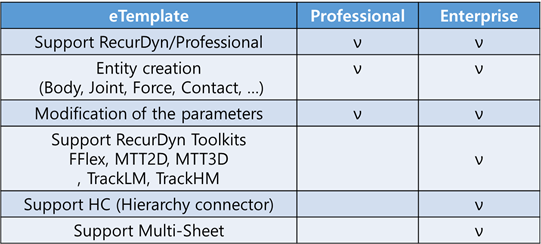

무료로 제공되는 eTemplate/Professional은 Multi-Body Dynamics 기본기능을 제공하는 RecurDyn/Professional에 대한 기능이 제공됩니다.
eTemplate의 활용.

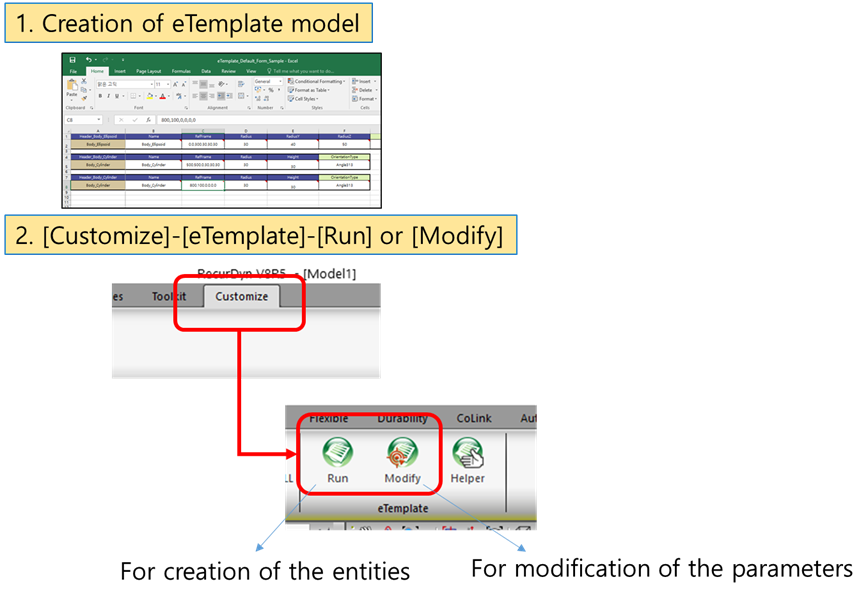

eTemplate은 기본적으로 아래와 같은 형태로 사용하게 됩니다.
1. 엔티티 (리커다인 모델)를 생성
1) eTemplate 템플릿 파일에 원하는 문법대로 작성
2) 수정한 템플릿 파일을 저장
3)
[Customize]-[eTemplate]-[Run]을 실행
4) 2)에서 저장한 파일을 선택
–> 템플릿 파일의 내용을 이용하여 새로운 리커다인 모델 생성
2. 이미 생성되어 있는 엔티티의 파라미터를 수정하는 eTemplate 활용
1) eTemplate 템플릿 파일에 원하는 문법대로 작성
2) 수정한 템플릿 파일을 저장
3) [Customize]-[eTemplate]-[Modify]을 실행
4) 2)에서 저장한 파일을 선택
–> 템플릿 파일의 내용을 이용하여 엔티티의 파라미터들을 수정
