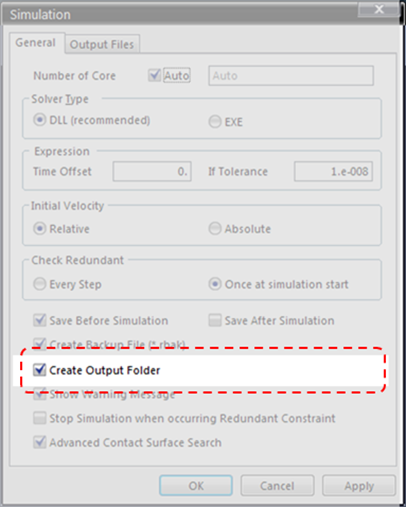

RecurDyn은 기본값으로 해석할 때마다 새로운 결과 폴더(Output folder)에 결과 파일을 생성합니다. 이는 해석할 때마다 지난 결과파일을 덮어씌우지 않기 위해서입니다. 물론 simulation 옵션 다이얼로그에서 아래의 옵션을 꺼주면 항상 rdyn과 같은 폴더에 결과 파일을 생성하게 됩니다. 다만 이전에 생성된 같은 이름의 파일을 덮어 씌우게 되므로 주의해야 합니다.
만일 Create Output folder 옵션이 켜져 있다면 모델을 조금 수정한 후 다시 해석하고서 이전 해석결과와 비교하려고 할 때, 일일이 Import 다이얼로그를 통해 새로 해석된 결과 폴더의 rplt 파일을 선택해줘야 합니다.
이를 좀 더 편리하게 쓸 수 있게 하기 위해서 RecurDyn의 Plot모드에는 'Import last simulated rplt file'이라는 기능이 있습니다. 이는 가장 최근에 해석한 결과파일(rplt파일)을 Import하는 기능입니다. 이를 사용하는 방법은 아래와 같습니다.

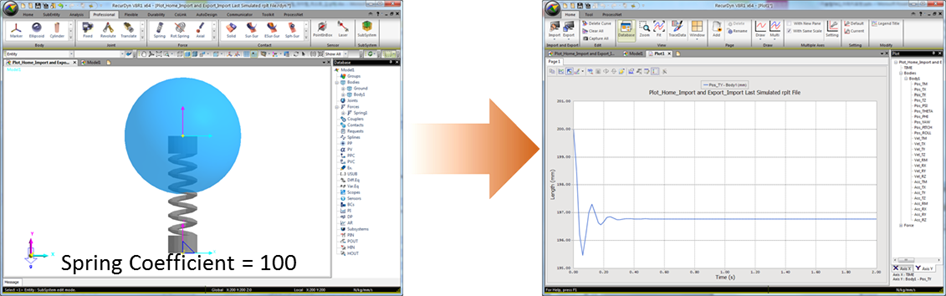

◾먼저 Spring Coefficient가 100으로 설정되어 있는 모델을 해석하고, Body1의 Pos_TY를 그렸다고 합시다.

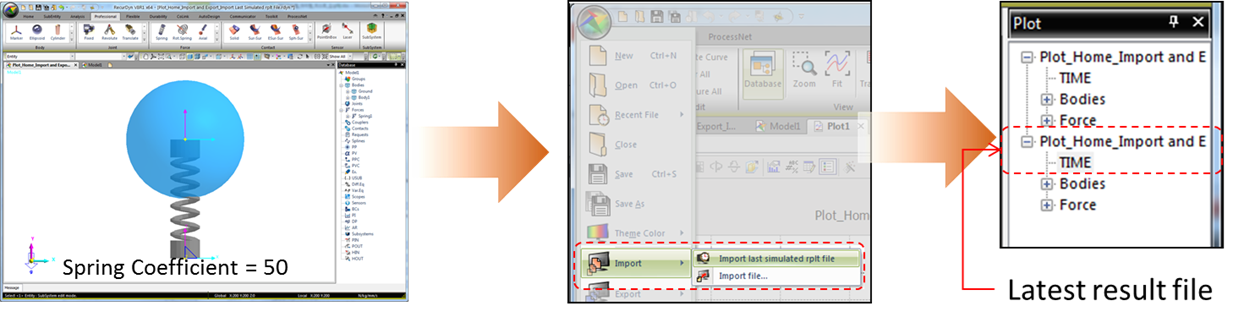

◾그리고 Spring Coefficient 를 50으로 수정한 후, 다시 해석을 했다고 합시다. 이 때, 아래와 같이 위에서 생성된 Plot 모드 (Plot document)로 이동한 후, System Button을 누른 후 Import의 Import last simulated rplt file을 선택하면, 아래와 같이 자동으로 새롭게 생성된 rplt파일이 자동으로 Import됩니다.

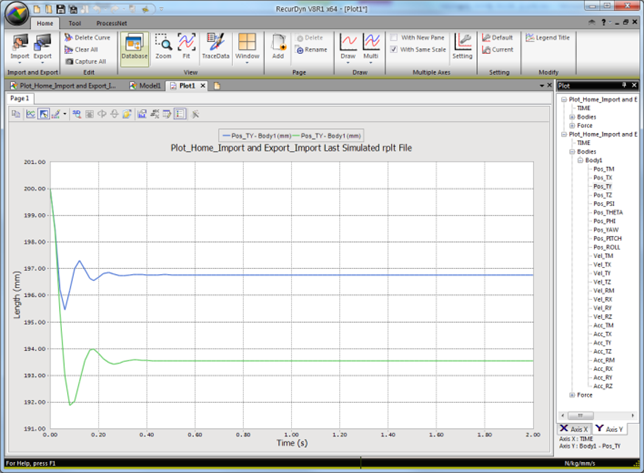

◾그 후, 아래와 같이 각각의 해석을 통해 생성된 결과로부터 그래프를 그려 결과를 비교할 수 있습니다.
◾한가지 추가 팁을 설명하자면, 동일한 데이터 구조를 가진 rplt파일들을 import한 상태에서 그래프를 그리고 싶은 항목을 선택한 후, Multi Draw를 선택하면 현재 Import되어 있는 모든 RPLT로부터 동일한 항목을 그리게 됩니다. (만일 5개의 RPLT파일이 Import된 상태라면 총 5개의 그래프가 그려집니다.)
