MBD for ANSYS로 시뮬레이션 후 RecurDyn Viewer의 Plot을 확인 할 때, 실제 시뮬레이션이 재생되는 애니메이션과 함께 보고 싶을 경우 [Load Animation]기능을 이용하면 됩니다.
RecurDyn Viewer의 [Plot]에서 [Load Animation]기능을 이용 하려면 다음 단계를 수행하십시오.
- Plot으로 진입 후 [Home]탭의 [View]그룹에서 [Window]를 클릭하여 한번에 화면에서 볼 수 있는 Window 개수 및 위치를 선택하세요. (예제로 총 4개의 Window 중, 상단 두 개의 Window만 보이도록 선택하였습니다.)

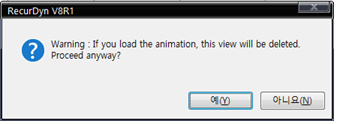

- Plot을 그리고(Drawing) 싶은 Window를 선택하고 확인하고 싶은 데이터를 오른쪽 데이터 베이스 창에서 더블 클릭하여 그래프를 그립니다. 그런 다음 Simulation Animation을 불러들일 Window를 선택하고 [Tool]탭의 [Animation]그룹에서 [Load Animation]을 선택합니다. 메세지 창이 뜨면 “예”를 클릭합니다.
- Animation을 불러오면 기존 RecurDyn 모델링에서 사용했던 [View Control Toolbar]의 일부 기능이 활성화 되어 사용할 수 있습니다.
- [Tool]탭의 [Animation Control]그룹에서 Animation을 플레이 하면 Plot 그래프에서 Time bar가 이동하는 것을 확인 할 수 있습니다.
