MBD for ANSYS로 해석한 결과는 RecurDyn Viewer의 애니메이션과 플롯(Plot)을 통해 확인할 수 있습니다. 이 때, 플롯 데이터를 엑셀 등의 다른 프로그램 등에서 활용하기 위해 텍스트 형식으로 출력하고 싶은 경우에는 Export 기능을 사용하면 됩니다.
Export기능에는 크게 2가지가 있습니다.
1. 이미 그려진 커브 중에 Export할 데이터를 선택하는 방법

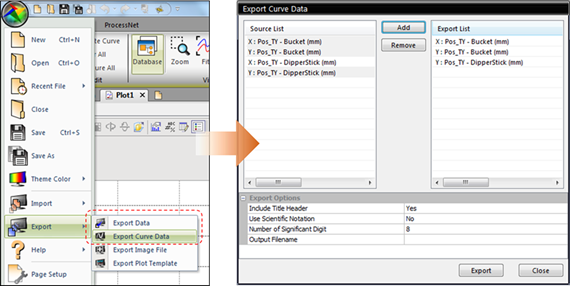

- RecurDyn Viewer의 Plot에서 “System Button’을 누른 후, 메뉴에서 “Export”의 “Export Curve Data”를 선택하세요.
- 그 후, “Export Curve Data” 다이얼로그에서 Export하고 싶은 데이터를 선택한 후, Add버튼을 눌러 우측의 Export될 데이터에 등록을 해줍니다.

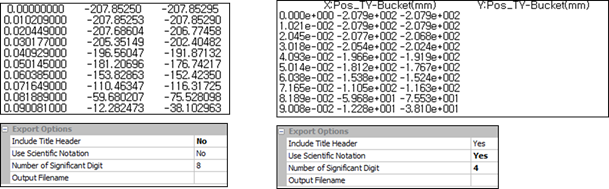

- “Include title Header”는 List에 적힌 이름을 Export될 텍스트 파일에 포함할 지 여부를 정하게 됩니다. 이 때 각 옵션에 따른 차이는 아래 그림을 참고하시기 바랍니다.
- Export할 데이터와 옵션 선택이 끝나면 Export버튼을 눌러 선택한 데이터를 텍스트파일 형식으로 저장할 수 있습니다.
2. 데이터베이스에서 Export할 데이터를 선택하는 방법

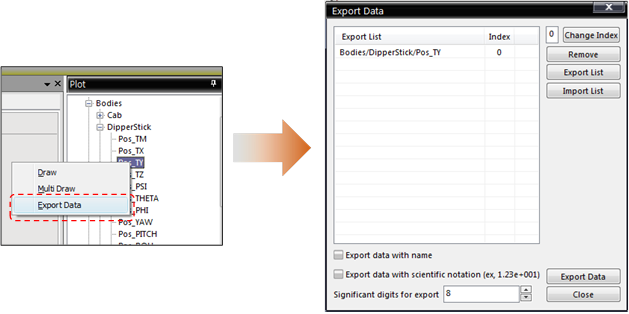

- 데이터베이스에서 Export하고 싶은 항목을 선택한 후, 팝업 메뉴에서 “Export Data”를 선택하면 Export Data 다이얼로그가 열립니다.
- 추가로 데이터를 선택하고 싶을 때는 이 다이얼로그가 열려있는 상태에서 데이터베이스상에서 다시 다른 항목을 선택하여 팝업메뉴를 통해 “ExportData”를 선택하거나, 원하는 항목을 다이얼로그의 “ExportList” 상으로 드래그를 해주어도 됩니다.
- “Include title Header”는 List에 적힌 이름을 Export 될 텍스트 파일에 포함할 지 여부를 정하게 됩니다. 이 때 각 옵션에 따른 차이는 아래 그림을 참고하시기 바랍니다.
- Export 할 데이터와 옵션 선택이 끝나면 Export 버튼을 눌러 선택한 데이터를 텍스트파일 형식으로 저장할 수 있습니다.

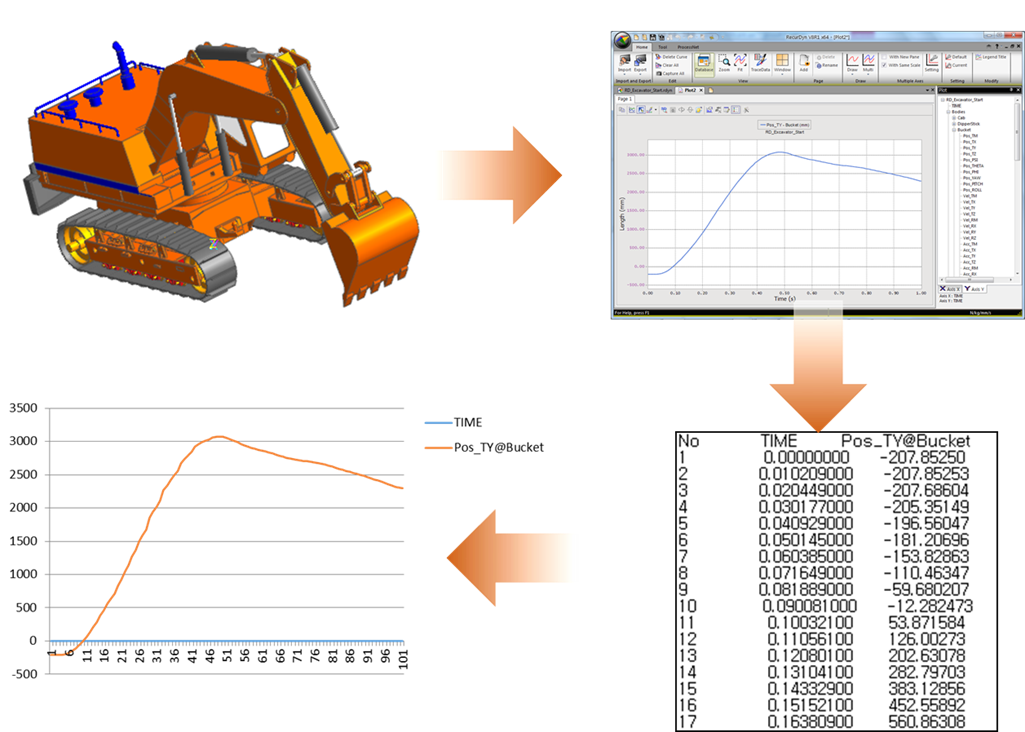

이렇게 저장된 텍스트 데이터는 엑셀을 비롯하여 다양한 프로그램에서 사용할 수 있습니다.
