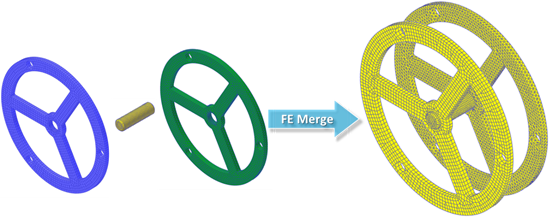

RecurDyn에서 사용되는 FFlex Body는 Mesh가 적용된 FE Body 입니다. 이러한 FFlex Body에 대하여 여러 개의 FFlex Body를 하나의 FFlex Body로 결합하기 위해서는 Merge FFlex Body 기능을 활용할 수 있습니다.

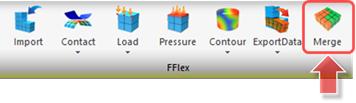

Merge FFlex Body는 [Flexible 탭 > FFlex 그룹 > Merge 아이콘]에 위치한 기능으로, 서로 다른 두 FFlex Body를 하나의 FFlex Body로 Merge 할 수 있습니다. 이때 Material Property는 Merge 하기 전의 두 FFlex Body에 적용되었던 각각의 Material Property가 그대로 유지됩니다.

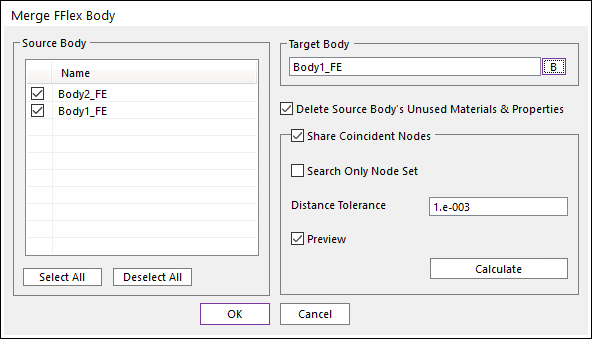

Merge FFlex Body 창에서 각 기능 별 설명은 아래와 같습니다.
- Delete Tool's Unused Materials & Properties: 이 옵션을 끄면, 각각의 모든 Material Property 유지. 옵션을 켜면, Tool Body의 사용되지 않는 Material Property가 자동으로 삭제되며, 동일한 Material Property가 적용되었을 경우 Tool Body의 Material 은 지워지고 하나의 Material Property로 적용.
- Coincident Node: Coincident Node 사용 여부 선택.
- Search Only Selected Node Set: 특정 Node만 일치하는 Node로 지정하고 싶을 경우 NodeSet을 지정하여 설정 가능.
- Preview: 생성 될 Consident Node를 미리보기 가능.
이를 이용하여, 서로 다른 Material을 가지는 재료가 중첩 혹은 결합된 형태의 기계부품에 대한 MFBD (Multi Flexible Body Dynamics) 해석을 위한 모델을 쉽게 생성할 수도 있습니다.
