eTemplate/Professional이 RecurDyn V8R5부터 무료로 제공됩니다.
eTemplate은 MS사의 엑셀(Excel)을 이용하여 리커다인 모델링을 할 수 있게 해주는 툴킷입니다.
이미 전세계의 많은 리커다인 사용자들이 리커다인의 커스터마이즈나 프로세스 자동화에 eTemplate을 사용하고 있습니다.
이 기술팁에서는 eTemplate을 이용하여 자주 그리는 그래프 항목을 자동화하는 방법을 소개합니다.
예를 들어, 리커다인 모델을 해석하고 매번 Body-Pos_TX를 그려서 확인한다던지, Joint의 Pos1_Relative나, Friction_Torque를 자주 그리고 비교한다던지 하는 경우, eTemplate을 이용하여 엑셀 파일에 이를 지정하여, Plot을 실행하고, 그래프를 그리는 부분까지를 자동화할 수 있습니다.
이를 응용하면, 동일한 모델의 파라미터를 바꾸어가며 해석하고, 동일한 3~4가지 항목의 그래프를 그리는 과정을 자동화할 수 있습니다.
위 링크에서 예제 모델을 다운로드 받은 후, 함께 있는 엑셀파일(eTemplate 모델)을 이용하여 자동으로 그래프를 그리는 과정을 사용해보세요.
(파일 내의 eTemplate모델(엑셀파일)과 RPLT파일을 같은 폴더에 두고 사용하세요)
자세한 사용법은 아래의 영상을 확인하세요.

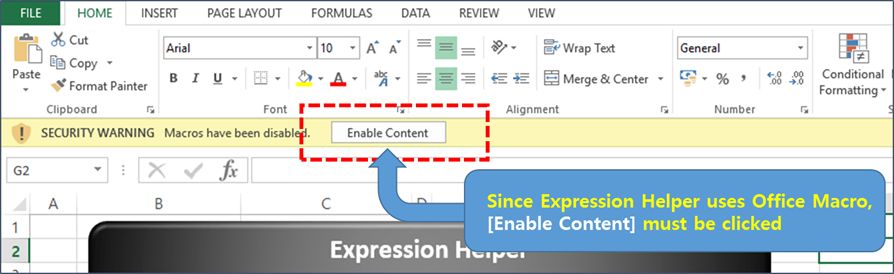

*Expression Helper는 대부분 Macro기능을 포함하고 있습니다. 따라서
[Enable Content] (한글버전에선 콘텐츠 사용) 버튼을 눌러준 후 사용하실 수 있습니다.
Body Plot
